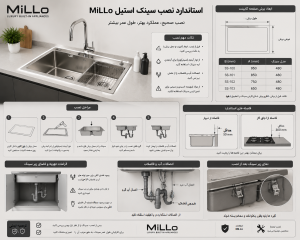

استاندارد نصب سینک استیل MiLLo
استاندارد نصب سینک استیل
مقدمه
سینک استیل یکی از پرکاربردترین تجهیزات آشپزخانه است که کیفیت عملکرد، دوام، زیبایی ظاهری و جلوگیری از آسیب به کابینت، تا حد زیادی به نصب صحیح آن وابسته است. نصب غیراصولی میتواند موجب نشت آب، آسیب به صفحه کابینت، کاهش استحکام نصب، ایجاد لرزش و صدا، تغییر شکل سینک، کاهش عمر مفید محصول و بروز اختلافات میان مشتری، نصاب و شرکت ارائهدهنده خدمات شود.
این دستورالعمل با هدف ایجاد رویهای واحد برای نصب استاندارد سینکهای استیل MiLLo و حفظ ایمنی، کیفیت اجرا و اعتبار گارانتی تدوین شده و رعایت آن برای کلیه نمایندگان فروش، نمایندگان خدمات پس از فروش، تکنسینهای مجاز و سایر اشخاصی که اقدام به نصب محصولات MiLLo مینمایند، الزامی است.
در صورت وجود دستورالعمل اختصاصی برای یک مدل، مفاد دفترچه نصب همان مدل نسبت به این دستورالعمل اولویت خواهد داشت.
۱– دامنه کاربرد
این دستورالعمل برای کلیه سینکهای استیل MiLLo از جمله موارد زیر لازمالاجرا است:
- سینک استیل توکار
- سینک استیل روکار
- سینک استیل تک لگن
- سینک استیل دو لگن
- سینک دارای سینی آبچکان
- سینکهای دستساز (Handmade) در صورت تولید توسط MiLLo
۲– الزامات قبل از نصب
تکنسین موظف است قبل از آغاز عملیات نصب، موارد زیر را بررسی و در سامانه خدمات پس از فروش MiLLo ثبت نماید:
۲-۱ بررسی محصول
- کنترل سلامت بستهبندی
- کنترل سلامت ظاهری سینک
- بررسی عدم وجود فرورفتگی، تاببرداشتن یا خراشهای غیرمتعارف
- کنترل کامل متعلقات شامل:
- بستهای نصب
- نوار یا تجهیزات آببندی (در صورت وجود)
- خروجی تخلیه
- سرریز (Overflow)
- دفترچه راهنما
۲-۲ تطبیق مشخصات
موارد زیر باید با سفارش مشتری تطبیق داده شود:
- مدل
- ابعاد
- تعداد لگن
- محل خروجی
- نوع نصب (توکار یا روکار)
- جهت سینی آبچکان (در صورت وجود)
۲-۳ بررسی محل نصب
قبل از نصب باید موارد زیر کنترل گردد:
- استحکام کابینت
- تراز بودن کابینت
- سلامت صفحه کابینت
- عدم وجود ترک یا شکستگی
- مقاومت کافی صفحه در برابر رطوبت
- وجود فضای کافی برای نصب سیفون
- امکان نصب شیر ظرفشویی
- امکان نصب شیر تصفیه (در صورت نیاز)
- امکان نصب جامایع (در صورت وجود)
- امکان دسترسی برای تعمیرات آینده
در صورت وجود هرگونه مغایرت، عملیات نصب متوقف شده و موضوع در سامانه ثبت میشود.
۳– الزامات صفحه کابینت
کیفیت صفحه کابینت تأثیر مستقیمی بر دوام و عملکرد صحیح سینک دارد.
بنابراین رعایت موارد زیر الزامی است:
- صفحه کابینت باید کاملاً تراز باشد.
- استحکام کافی برای تحمل وزن سینک، آب و ظروف را داشته باشد.
- در اطراف محل برش هیچگونه ترک، شکستگی یا بادکردگی وجود نداشته باشد.
- صفحه نباید در اثر رطوبت آسیب دیده باشد.
- صفحات MDF باید قبل از نصب در محل برش، بهطور کامل در برابر نفوذ آب عایق شوند.
- در صورت مشاهده هرگونه ضعف سازهای، نصب تا رفع ایراد متوقف خواهد شد.
۴– استاندارد برش صفحه کابینت
برش صفحه کابینت یکی از حساسترین مراحل نصب است.
رعایت موارد زیر الزامی است:
۴-۱-برش باید فقط مطابق شابلون یا نقشه نصب همان مدل انجام شود.
۴-۲-ایجاد هرگونه برش اضافی، بزرگتر یا کوچکتر از ابعاد استاندارد ممنوع است.
۴-۳-گوشههای برش باید کاملاً صاف و بدون لبپریدگی باشند.
۴-۴-پس از برش، تمامی لبههای MDF یا صفحات چوبی باید توسط مواد آببند مناسب محافظت شوند تا از نفوذ رطوبت جلوگیری گردد.
۴-۵-در صورت استفاده از صفحات سنگی، کورین، کوارتز یا سرامیکی، عملیات برش باید توسط افراد متخصص و با تجهیزات مناسب انجام شود.
۵– حمل و جابهجایی سینک استیل
اگرچه سینک استیل نسبت به بسیاری از محصولات مقاومت بالاتری دارد، اما حمل نادرست میتواند موجب آسیبهای دائمی شود.
بنابراین رعایت موارد زیر الزامی است:
- از کشیدن سینک روی سطوح سخت خودداری شود.
- سینک باید تا پایان عملیات نصب داخل پوشش محافظ کارخانه باقی بماند.
- از قرار دادن اجسام سنگین روی سینک قبل از نصب خودداری گردد.
- هنگام جابهجایی، فشار موضعی به لبههای سینک وارد نشود.
- از برخورد ابزار فلزی با سطح استیل جلوگیری شود تا از ایجاد خط و خش جلوگیری گردد.
۶– الزامات ایمنی قبل از نصب
قبل از شروع نصب، تکنسین موظف است:
- جریان آب را قطع نماید.
- محل نصب را کاملاً تمیز کند.
- ابزارهای مناسب و استاندارد را آماده نماید.
- از تجهیزات حفاظت فردی در صورت نیاز استفاده کند.
- اطمینان حاصل نماید که هیچ مانعی برای نصب صحیح وجود ندارد.
۷– ثبت اطلاعات اولیه در سامانه MiLLo
پیش از آغاز عملیات نصب، اطلاعات زیر باید در سامانه یکپارچه خدمات پس از فروش MiLLo ثبت شود:
- تاریخ مراجعه
- مشخصات مشتری
- آدرس محل نصب
- مدل سینک
- شماره سریال (در صورت وجود)
- نوع صفحه کابینت
- نوع نصب (توکار یا روکار)
- تصاویر محل نصب قبل از اجرا
- وضعیت اولیه کابینت و تأسیسات
ثبت این اطلاعات، بخشی از فرآیند استاندارد نصب محسوب شده و برای سوابق خدمات پس از فروش و رسیدگی به درخواستهای احتمالی آتی ضروری است.
استاندارد نصب سینک استیل MiLLo
بخش دوم
روش اجرای نصب، آببندی و نصب تجهیزات جانبی
۸– نصب استاندارد سینک استیل
عملیات نصب باید صرفاً توسط تکنسین مجاز و مطابق دستورالعمل رسمی MiLLo انجام شود.
قبل از قرار دادن سینک در محل نصب، تکنسین موظف است یکبار دیگر موارد زیر را کنترل نماید:
- ابعاد محل برش
- تمیزی کامل سطح کابینت
- خشک بودن محل نصب
- سلامت لبههای برش
- آماده بودن کلیه بستها و اتصالات
از اعمال هرگونه فشار غیرمتعارف یا خم کردن بدنه سینک در هنگام نصب باید خودداری شود.
۹– استاندارد آببندی سینک
آببندی صحیح، مهمترین عامل جلوگیری از نفوذ آب به کابینت و افزایش عمر مفید نصب است.
بنابراین رعایت موارد زیر الزامی است:
۹-۱-سطح تماس سینک و کابینت باید کاملاً تمیز، خشک و عاری از گردوغبار، روغن یا چربی باشد.
۹-۲-از چسب یا درزگیر سیلیکونی خنثی (Neutral Cure Silicone) یا سایر درزگیرهای مورد تأیید MiLLo استفاده شود. استفاده از چسبهای اسیدی که ممکن است به برخی سطوح یا اتصالات آسیب برسانند توصیه نمیشود.
۹-۳-درزگیر باید بهصورت یکنواخت و پیوسته در تمام محیط نصب اجرا شود.
۹-۴-وجود هرگونه فاصله، حباب یا قطعشدگی در مسیر آببندی مجاز نیست.
۹-۵-پس از قرار گرفتن سینک، مواد آببندی اضافی باید بدون آسیب به سطح سینک یا کابینت پاک شوند.
۱۰– نصب بستهای نگهدارنده
بستهای نگهدارنده نقش اصلی در تثبیت سینک را بر عهده دارند.
بنابراین:
- فقط از بستهای اصلی یا مورد تأیید MiLLo استفاده شود.
- تمامی بستها باید نصب شوند؛ حذف حتی یک بست مجاز نیست مگر آنکه سازنده مدل بهطور مشخص اجازه داده باشد.
- سفت کردن بستها باید بهصورت تدریجی و متقارن انجام شود تا از اعمال تنش به بدنه سینک جلوگیری گردد.
- اعمال نیروی بیش از حد که موجب تغییر شکل لبههای سینک شود ممنوع است.
۱۱– نصب شیر ظرفشویی
در صورت نصب همزمان شیر ظرفشویی:
- محل نصب باید مطابق طراحی سینک یا صفحه کابینت باشد.
- شیر باید کاملاً ثابت و بدون لقی نصب شود.
- شیلنگهای آب سرد و گرم نباید تحت کشش، پیچخوردگی یا فشار قرار گیرند.
- از اتصالات استاندارد و سالم استفاده شود.
- پس از نصب، عملکرد شیر و عدم نشتی کنترل گردد.
۱۲– نصب شیر تصفیه آب
در صورت درخواست مشتری یا پیشبینی محل نصب:
- سوراخکاری باید مطابق دستورالعمل سازنده سینک یا صفحه انجام شود.
- از وارد کردن ضربه مستقیم به سینک برای ایجاد سوراخ خودداری گردد.
- شیر باید بهصورت کاملاً آببند نصب شود.
- مسیر شیلنگها نباید باعث انسداد یا اختلال در عملکرد سیفون گردد.
۱۳– نصب جامایع (مایع ظرفشویی)
در مدلهای دارای محل نصب جامایع:
- نصب باید مطابق دستورالعمل سازنده انجام شود.
- آببندی اطراف پایه جامایع الزامی است.
- مخزن باید بهگونهای نصب شود که در آینده امکان بازدید، سرویس یا تعویض آن وجود داشته باشد.
۱۴– نصب تجهیزات جانبی
در صورت وجود تجهیزات جانبی مانند:
-
سبد استیل
-
تخته گوشت
-
آبچکان
-
سینی جانبی
-
سایر متعلقات اصلی MiLLo
تکنسین موظف است:
- سلامت قطعات را کنترل نماید.
- نحوه نصب و جداسازی آنها را به مشتری آموزش دهد.
- عملکرد صحیح آنها را بررسی نماید.
۱۵– نصب خروجی تخلیه (Basket Strainer)
خروجی تخلیه باید مطابق دستورالعمل سازنده نصب شود.
الزامات:
- استفاده از واشرهای اصلی.
- قرارگیری صحیح تمامی آببندها.
- سفت کردن مهرهها بدون اعمال نیروی بیش از حد.
- جلوگیری از تغییر شکل قطعات پلاستیکی.
- کنترل کامل عدم نشتی.
۱۶– نصب سرریز (Overflow)
در مدلهای مجهز به سرریز:
- کلیه اتصالات باید مطابق نقشه نصب مونتاژ شوند.
- مسیر عبور آب نباید مسدود باشد.
- عملکرد صحیح سرریز باید با آزمایش عملی کنترل گردد.
۱۷– نصب سیفون و اتصالات تخلیه
سیستم تخلیه باید مطابق الزامات تأسیسات بهداشتی و دستورالعمل سازنده نصب شود.
رعایت موارد زیر الزامی است:
- استفاده از تمامی واشرها و آببندهای اصلی.
- همراستا بودن کلیه اتصالات.
- جلوگیری از اعمال تنش به لولهها.
- رعایت شیب مناسب لوله تخلیه.
- جلوگیری از برگشت آب یا ایجاد بو.
- عدم استفاده از چسب برای آببندی اتصالات رزوهای مگر در مواردی که سازنده صراحتاً توصیه کرده باشد.
۱۸– آزمون آببندی و نشتی
پس از پایان نصب، تکنسین موظف است آزمونهای زیر را انجام دهد:
آزمون اول
پر کردن کامل لگن سینک و بررسی نشتی از:
- خروجی
- سرریز
- سیفون
- اتصالات
آزمون دوم
تخلیه کامل آب و کنترل سرعت خروج.
آزمون سوم
بازرسی زیر کابینت جهت اطمینان از عدم وجود هرگونه رطوبت یا چکه.
آزمون چهارم
کنترل کامل آببندی محیط سینک.
در صورت مشاهده هرگونه نشتی، تحویل دستگاه به مشتری تا رفع کامل ایراد مجاز نخواهد بود.
۱۹– کنترل کیفیت نصب
پیش از تحویل، تکنسین موظف است کنترل نماید:
- تراز بودن سینک
- استحکام نصب
- عدم لقی
- عملکرد صحیح خروجی
- عملکرد سرریز
- عملکرد شیر ظرفشویی
- عملکرد شیر تصفیه (در صورت وجود)
- عملکرد جامایع
- تمیزی کامل محل نصب
- عدم باقی ماندن ضایعات نصب
کلیه نتایج باید در سامانه خدمات پس از فروش MiLLo ثبت گردد.
استاندارد نصب سینک استیل MiLLo
بخش سوم (پایانی)
آموزش مشتری، نگهداری، گارانتی، ثبت اطلاعات و منابع
۲۰– آموزش مشتری
پس از پایان عملیات نصب، تکنسین موظف است آموزشهای لازم را به مشتری ارائه دهد و ثبت نماید که آموزش انجام شده است.
حداقل موارد آموزشی عبارتاند از:
۲۰-۱ نحوه استفاده صحیح
- از وارد کردن ضربه شدید به سینک خودداری شود.
- از قرار دادن اجسام بسیار سنگین که موجب تغییر شکل سینک شوند خودداری گردد.
- از ایستادن یا نشستن روی سینک اکیداً خودداری شود.
۲۰-۲ نظافت روزانه
به مشتری آموزش داده شود که:
- پس از هر بار استفاده، سینک با آب تمیز شستشو داده شود.
- با یک دستمال نرم خشک گردد تا از ایجاد لکههای ناشی از املاح آب جلوگیری شود.
- از شویندههای مخصوص سطوح استیل استفاده گردد.
۲۰-۳ مواد ممنوع
به مشتری اعلام شود از موارد زیر استفاده نکند:
- اسیدهای قوی
- جوهرنمک
- سفیدکنندههای غلیظ با تماس طولانی
- سیم ظرفشویی زبر
- برسهای فولادی
- مواد ساینده صنعتی
- ابزار فلزی تیز برای تمیزکاری
زیرا این موارد میتوانند موجب آسیب به سطح سینک شوند.
۲۰-۴ مراقبت از سیستم تخلیه
به مشتری آموزش داده شود:
- از ورود مصالح ساختمانی، سیمان، گچ، رنگ، چسب و مواد مشابه به داخل سینک جلوگیری نماید.
- از ریختن روغن داغ و چربی فراوان در سیستم تخلیه خودداری کند.
- در صورت کاهش سرعت تخلیه، از روشهای ایمن برای رفع گرفتگی استفاده کرده و از مصرف بیرویه مواد شیمیایی قوی خودداری نماید.
۲۱– سرویس و نگهداری دورهای
به منظور افزایش عمر مفید محصول، توصیه میشود:
- آببندی اطراف سینک بهصورت دورهای بازدید شود.
- بستهای نگهدارنده در صورت نیاز کنترل شوند.
- اتصالات سیفون از نظر نشتی بررسی شوند.
- رسوبات آهکی بهصورت منظم پاکسازی شوند.
- در صورت مشاهده هرگونه نشتی، از ادامه استفاده خودداری و درخواست خدمات ثبت گردد.
۲۲– موارد ابطال گارانتی مرتبط با نصب و استفاده
موارد زیر میتواند موجب عدم شمول خدمات گارانتی در بخش مرتبط با نصب یا استفاده ناصحیح شود:
- نصب توسط افراد فاقد صلاحیت یا خارج از شبکه مجاز MiLLo.
- برش نادرست صفحه کابینت.
- عدم آببندی صحیح محل نصب.
- استفاده از بستها یا قطعات غیراستاندارد.
- ایجاد تغییر در ساختار سینک یا متعلقات آن.
- آسیب ناشی از ضربه، سقوط یا استفاده نادرست.
- آسیب ناشی از مواد شیمیایی خورنده یا ساینده.
- آسیب ناشی از یخزدگی، آتشسوزی، حوادث طبیعی یا عوامل خارج از کنترل شرکت.
- عدم رعایت دستورالعملهای نگهداری و نظافت.
- انجام تعمیرات یا تغییرات توسط افراد غیرمجاز.
تشخیص ارتباط خرابی با موارد فوق، بر اساس گزارش کارشناسی واحد خدمات پس از فروش MiLLo انجام خواهد شد.
۲۳– ثبت اطلاعات در سامانه خدمات MiLLo
پس از پایان عملیات نصب، تکنسین موظف است اطلاعات زیر را در سامانه یکپارچه خدمات پس از فروش MiLLo ثبت نماید:
- تاریخ و ساعت نصب.
- مشخصات کامل مشتری.
- آدرس محل نصب.
- مدل و مشخصات سینک.
- شماره سریال (در صورت وجود).
- نوع نصب (توکار یا روکار).
- تصاویر قبل و بعد از نصب.
- نتیجه آزمون آببندی و نشتی.
- نتیجه کنترل کیفیت نهایی.
- آموزشهای ارائهشده به مشتری.
- تأیید الکترونیکی یا امضای مشتری.
- توضیحات و توصیههای فنی در صورت وجود.
عدم ثبت اطلاعات فوق در سامانه، به منزله تکمیل نشدن فرآیند نصب تلقی شده و میتواند در ارائه خدمات بعدی مؤثر باشد.
۲۴– مسئولیتها
مسئولیت تکنسین
تکنسین مسئول است:
- این دستورالعمل را بهطور کامل رعایت نماید.
- از قطعات و تجهیزات استاندارد استفاده کند.
- اطلاعات را بهصورت صحیح در سامانه ثبت نماید.
- هرگونه مغایرت یا ایراد را پیش از نصب به مشتری و شرکت اعلام نماید.
مسئولیت مشتری
مشتری موظف است:
- شرایط لازم برای نصب را فراهم نماید.
- از دستورالعملهای استفاده و نگهداری پیروی کند.
- از انجام تغییرات غیراصولی در محصول یا تأسیسات مرتبط خودداری نماید.
- در صورت بروز مشکل، از طریق سامانه رسمی MiLLo درخواست خدمات ثبت کند.
سوالات متداول درباره سینک ظرفشویی
۱. آیا نصب سینک استیل باید توسط تکنسین مجاز انجام شود؟
بله. نصب توسط تکنسین مجاز باعث اجرای صحیح آببندی، نصب اتصالات و حفظ شرایط گارانتی میشود.
۲. چرا آببندی سینک استیل اهمیت دارد؟
آببندی صحیح از نفوذ آب به صفحه کابینت، بادکردگی MDF، ایجاد کپک و آسیب به سازه کابینت جلوگیری میکند.
۳. آیا میتوان از هر نوع چسب برای نصب سینک استفاده کرد؟
خیر. باید از درزگیر یا چسب سیلیکونی مناسب و مورد تأیید برای نصب سینک استفاده شود تا آببندی و دوام اتصال تضمین گردد.
۴. پس از نصب سینک چه آزمایشهایی باید انجام شود؟
کنترل نشتی اتصالات، آزمون آببندی محیط سینک، بررسی عملکرد سیفون، سرریز (در صورت وجود) و تخلیه صحیح آب باید انجام شود.
۵. چه مواردی ممکن است باعث ابطال گارانتی سینک شود؟
از جمله نصب غیراصولی، استفاده از قطعات غیراستاندارد، برش نادرست صفحه کابینت، عدم آببندی مناسب و آسیب ناشی از استفاده نادرست.
۶. در صورت انتشار استانداردهای جدید، کدام نسخه ملاک اجرا است؟
آخرین قوانین، مقررات و استانداردهای ابلاغشده توسط مراجع ذیصلاح و آخرین نسخه دستورالعملهای رسمی MiLLo ملاک اجرا خواهند بود.
منابع و مراجع
این دستورالعمل بر اساس منابع زیر تدوین شده است:
- مقررات ملی ساختمان ایران، مبحث شانزدهم (تأسیسات بهداشتی)؛ الزامات مربوط به لولهکشی، تخلیه، سیفون و اتصالات بهداشتی.
- مقررات ملی ساختمان ایران، مبحث چهارم (الزامات عمومی ساختمان)؛ الزامات مرتبط با فضا، دسترسی و ایمنی.
- استانداردهای ملی ایران (ISIRI) مرتبط با سینکهای استیل، اتصالات، سیفونها و تجهیزات بهداشتی.
- دستورالعملهای نصب و نگهداری تولیدکنندگان معتبر سینکهای استیل در خصوص برش، آببندی، نصب بستها و مراقبت از محصول.
- دفترچه نصب و راهنمای همان مدل از محصولات MiLLo که در صورت وجود الزامات اختصاصی، نسبت به این دستورالعمل اولویت خواهد داشت.
- گواهینامه ها و استانداردها
نسخه، اعتبار و بهروزرسانی استاندارد
نسخه سند: MIS-INS-05
تاریخ اجرا: ۱۴۰۵/۰۴/۱۲
مرجع تصویب: واحد فنی و خدمات پس از فروش MiLLo
وضعیت: این دستورالعمل برای کلیه نمایندگان فروش، نمایندگان خدمات پس از فروش، تکنسینهای مجاز و سایر اشخاصی که به هر نحو اقدام به نصب یا ارائه خدمات مربوط به سینکهای استیل MiLLo مینمایند، لازمالاجرا است.
اعتبار و بهروزرسانی: در صورت انتشار قوانین، مقررات، استانداردها یا دستورالعملهای جدید توسط مراجع ذیصلاح، آخرین نسخه معتبر آنها ملاک اجرا بوده و کلیه اشخاص مشمول موظف به رعایت آن خواهند بود. در حدودی که قصور یا تقصیری متوجه شرکت MiLLo نباشد، مسئولیت ناشی از عدم رعایت این الزامات بر عهده شخص یا اشخاص متخلف خواهد بود.
براي اطلاع از جديدترين محصولات، آموزشها، اخبار، جشنوارهها و اطلاعيههاي رسمي MiLLo، صفحه رسمي اينستاگرام ما را دنبال کنيد و به خانواده MiLLo بپيونديد.
لينک پيوستن : اينستاگرام لوازم خانگي ميلو
